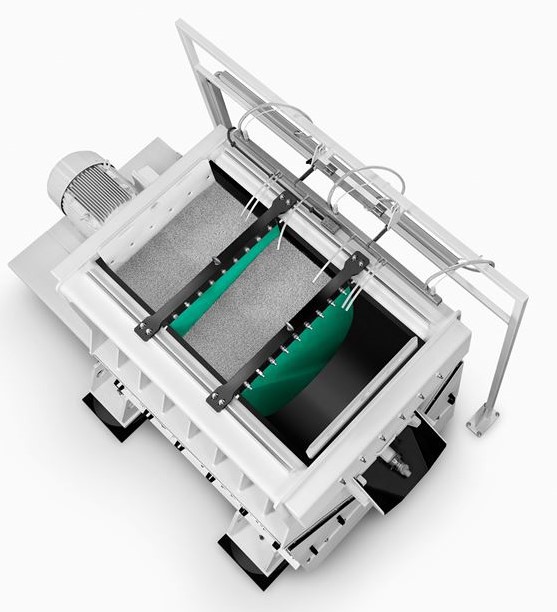

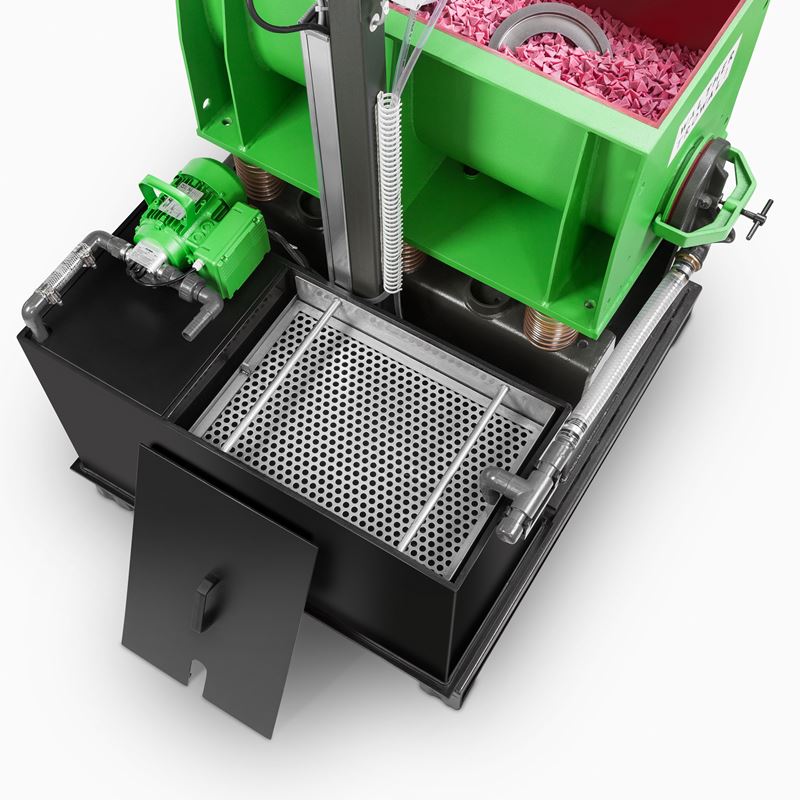

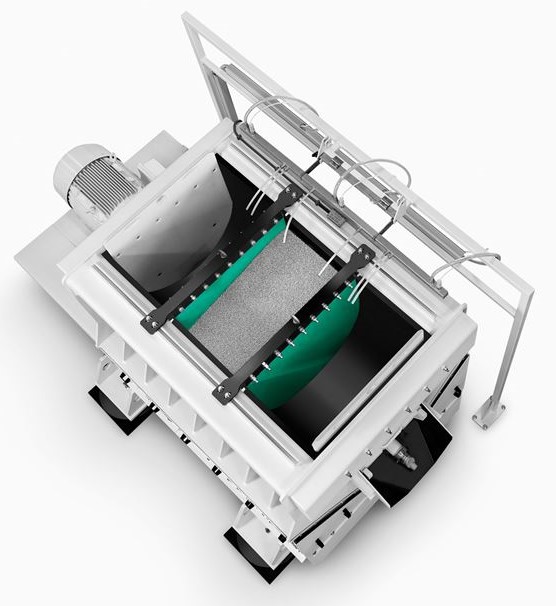

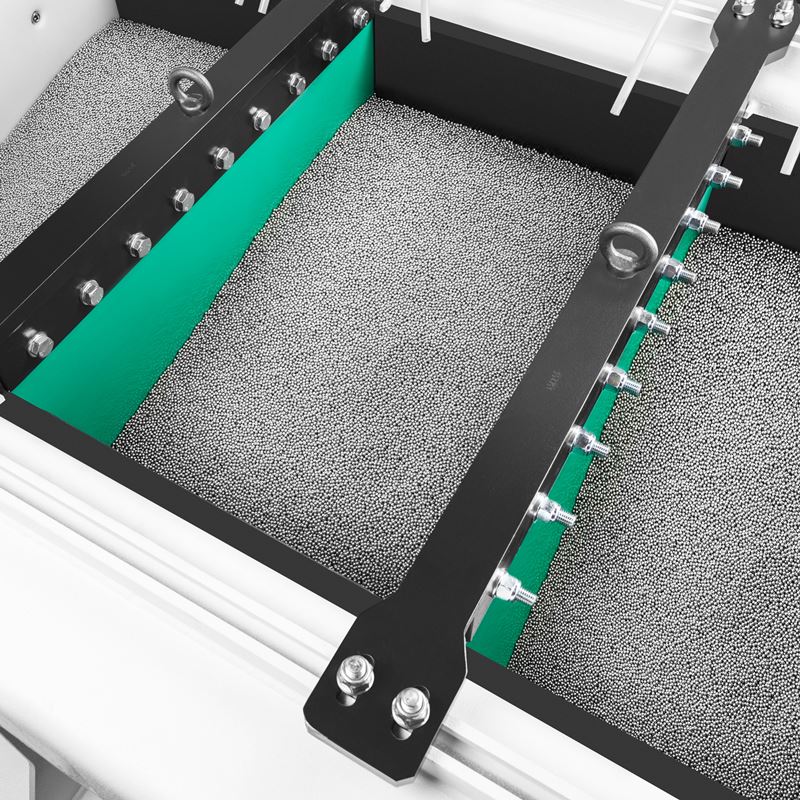

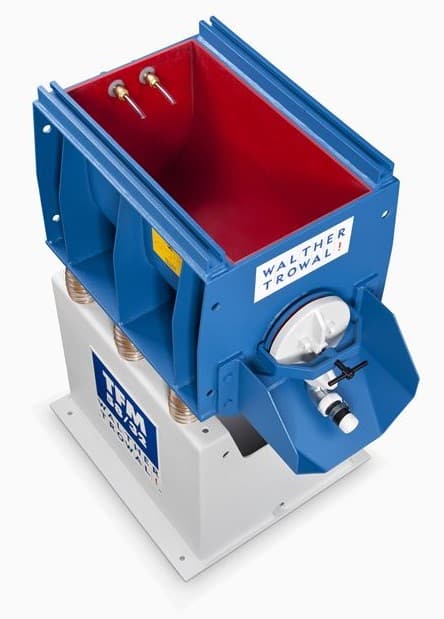

Wibratory rynnowe

Podstawową różnicą wibratorów rynnowych i kołowych jest kształt bębna roboczego. W przypadku wibratorów rynnowych, komora robocza ma podłużny, rynnowy kształt, umożliwiający obrabianie detali długich, których obróbka w wibratorach kołowych ze względu na gabaryty nie byłaby możliwa. Podobnie jak w przypadku wibratorów cyrkulacyjnych, wibrator rynnowy opiera się na zastosowaniu mimośrodowego ciężaru, który obracając się będąc

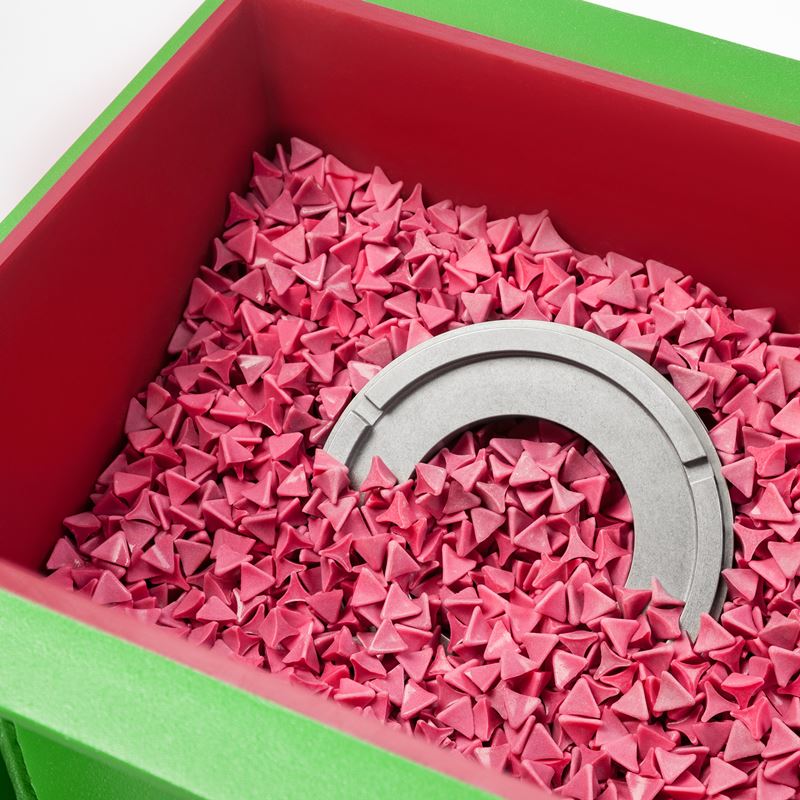

przymocowanym do bębna roboczego, powoduje, że części wraz z medium obróbkowym poruszają się i obijają ze sobą. Urządzenia składają się z prostokątnego bębna roboczego, silnika elektrycznego, ciężaru mimośrodowego i układu sterowania. Bęben roboczy jest wykonany z trwałego i odpornego na zużycie materiału, takiego jak poliuretan, aby chronić obrabiane części przed uszkodzeniem. Ruch silnika wprawia bęben roboczy w wibracje, które powodują, że mieszanina części i mediów obróbkowych poruszają się i obracają wokół bębna. Ruch części i kształtek ściernych względem siebie powoduje tarcie niezbędne do obróbki detali.

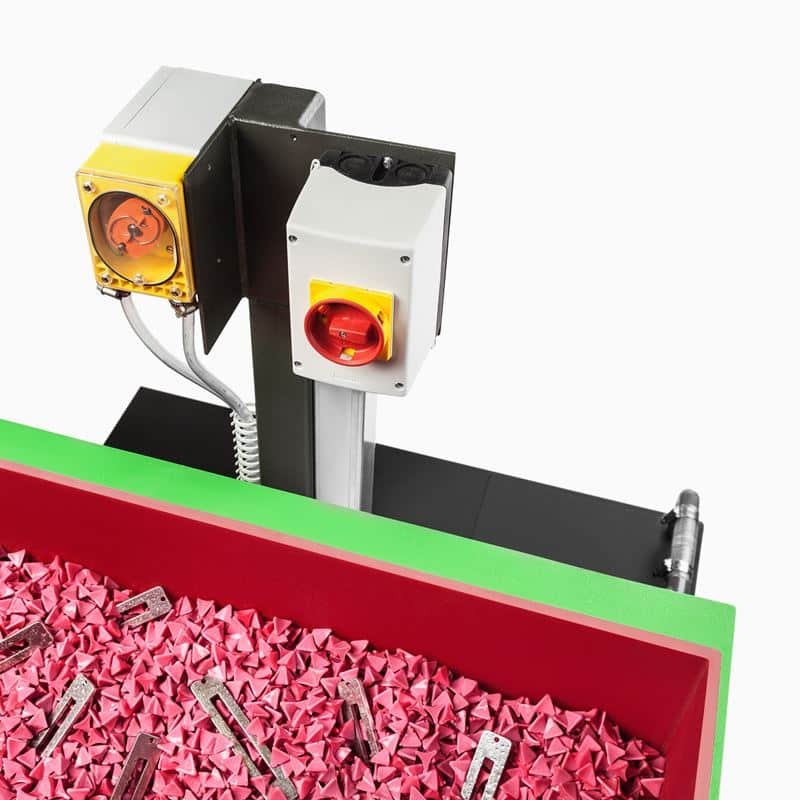

System sterowania wibratora rynnowego umożliwia operatorowi dostosowanie prędkości i intensywności pracy maszyny do specyficznych wymagań obrabianych części. Może to obejmować regulację częstotliwości wibracji i amplitudy, aby osiągnąć pożądane wykończenie powierzchni.

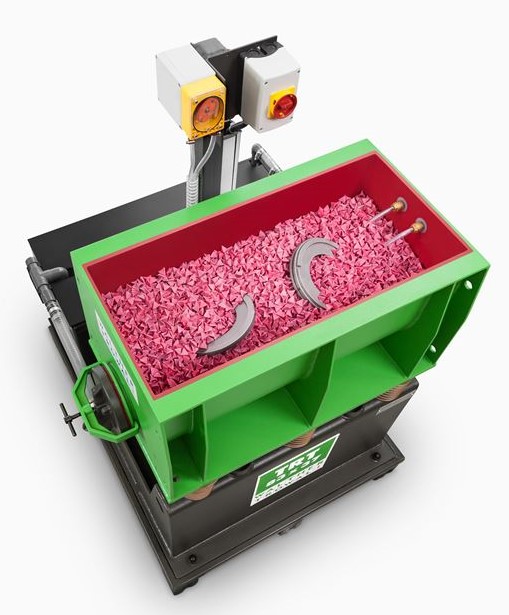

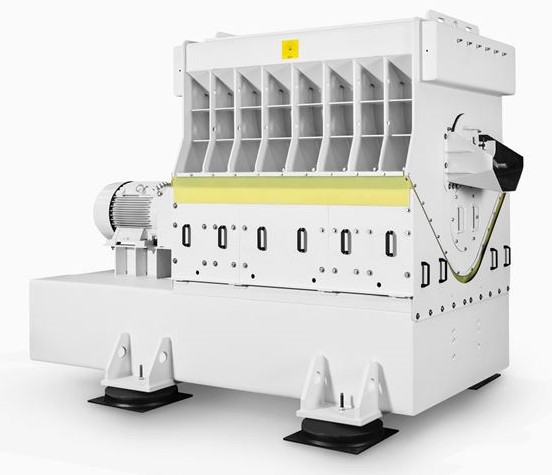

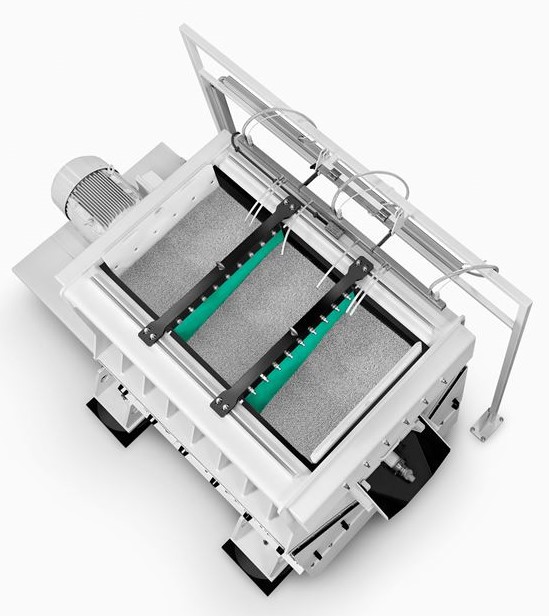

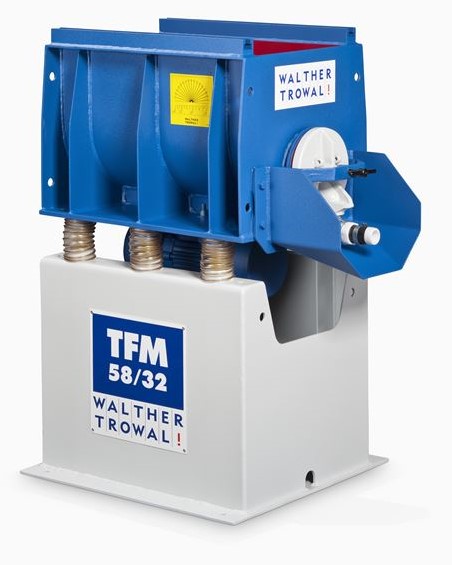

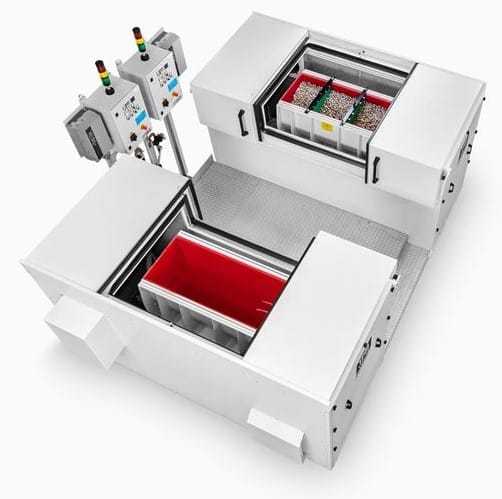

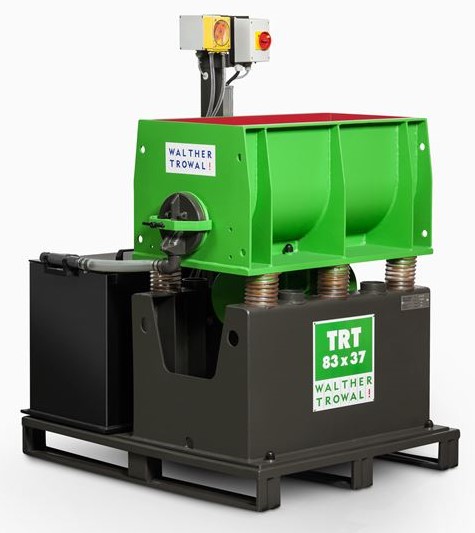

Rodzaje wibratorów rynnowych Walther Trowal
